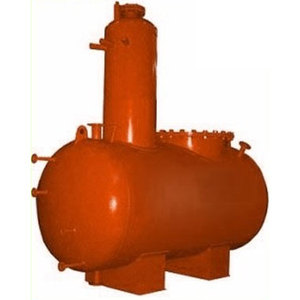

Деаэратор атмосферного давления ДА-5/2

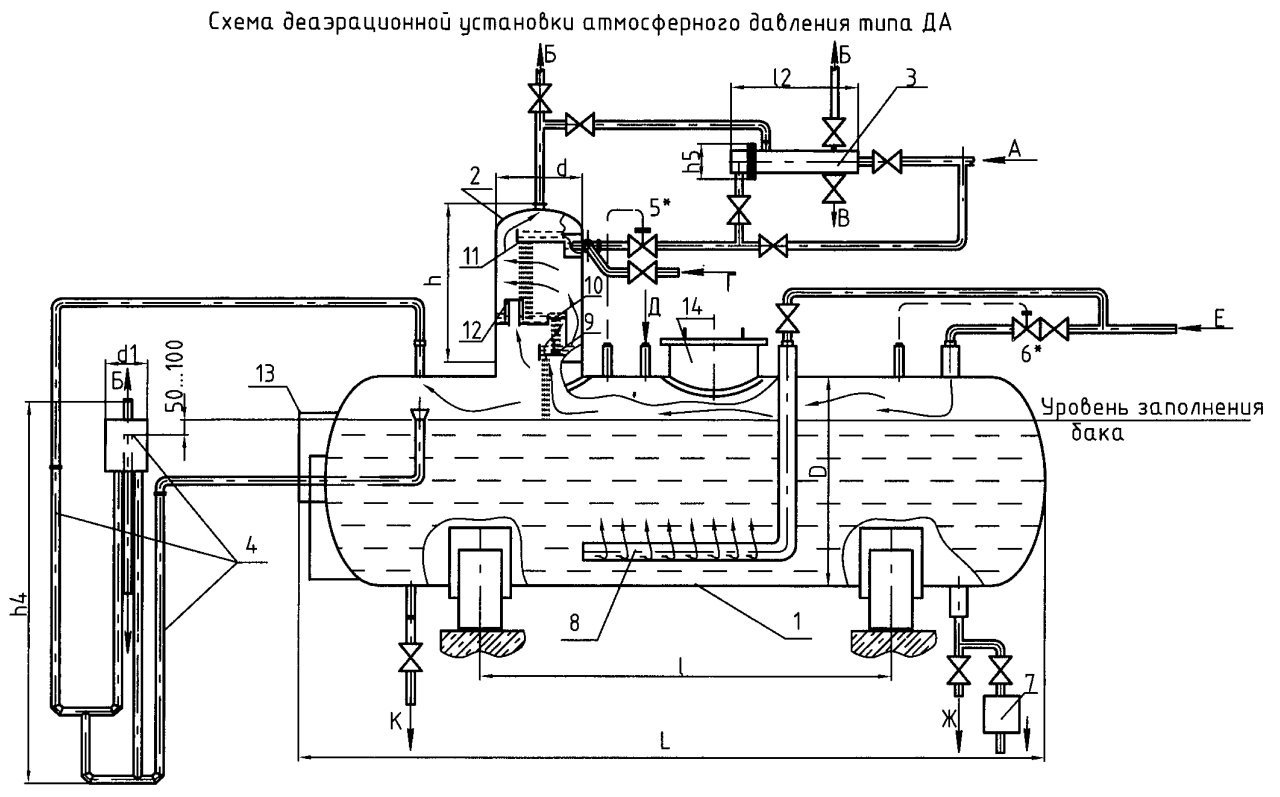

Деаэратор ДА 5/2 установлен на опорах, одна из которых неподвижная. На баке деаэратор ДА-5/2 устанавливается деаэрационная колонка КДА-5. Деаэрационная колонка КДА 5 представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство, гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке. Деаэратор ДА 5/2 с примененаием двухступенчатой схемы дегазации, первая — струйная, вторая — барботажная. Обе ступени дегазации размещены в деаэрационной колонке. В деаэраторе ДА-5/2 предусмотрены патрубки для подключения комбинированного предохранительного устройства (гидрозатвора), состоящего из двух самостоятельных гидрозатворов, объединенных в общую гидравлическую систему и расширительного бачка.
| Наименование показателей | ДА-5/2 | |||||||||
| Производительность номинальная, т/ч | 5 | |||||||||
| Диапазон производительности, т/ч | 1,5÷6 | |||||||||
| Давление рабочее избыточное, МПа | 0,02 | |||||||||
| Температура деаэрированной воды, °С | 104,25 | |||||||||
| Диапазон подогрева воды, °С | 10÷50 | |||||||||
| Содержание растворенного O2 в исходной воде, мг/кг | ≤20 | |||||||||
| Концентрация O2 в деаэрированной воде, мкг/кг | ≤30 | |||||||||
| Объем бака, м3 | 2 | |||||||||
| Габаритные размеры (бак с колонкой) | ||||||||||
| Диаметр корпуса, мм | 1 212 | |||||||||
| Высота, мм | 3 540 | |||||||||
| Длина, мм | 2 940 | |||||||||
| Масса (бак с колонкой), кг | 1 144 | |||||||||
